Colliers/manchons coupe-feu Gamme multi
FICHE TECHNIQUE | ÉVALUATION TECHNIQUE EUROPÉENNE (ETA)
Les colliers/manchons coupe-feu de la gamme MULTI permettent de protéger les traversées de tubes (en voile ou en dalle) grâce à leur propriété de restitution du degré coupe-feu. Ils peuvent être rapprochés, inclinés ou proche des parois.

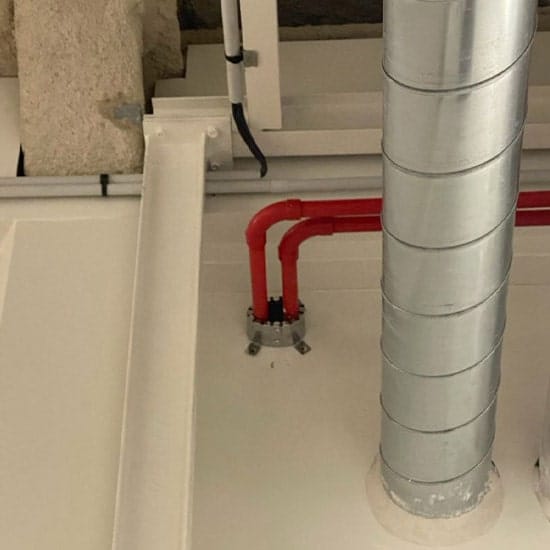

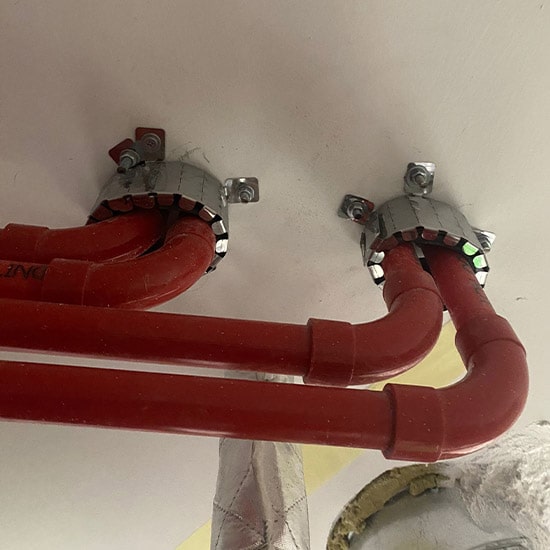

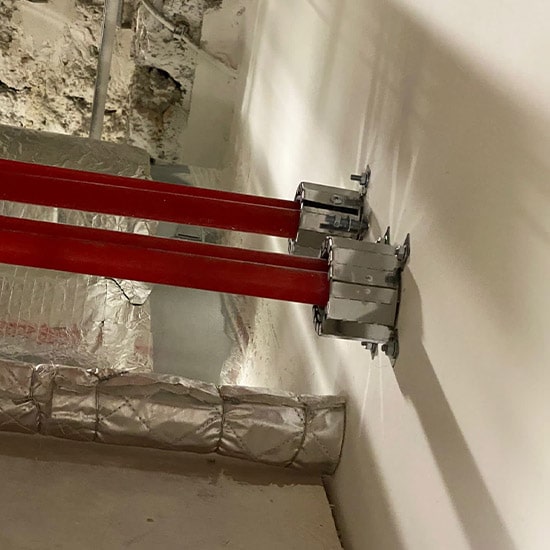

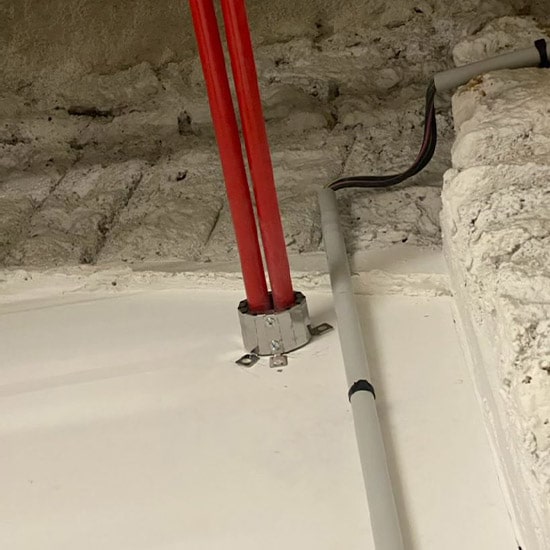

Cette gamme est particulièrement utilisée pour fixer plusieurs tubes les uns à côté des autres ou pour les regrouper entre eux (voir les photos).
Le collier/manchon est constitué d’une armature en acier englobant des bandes intumescentes.

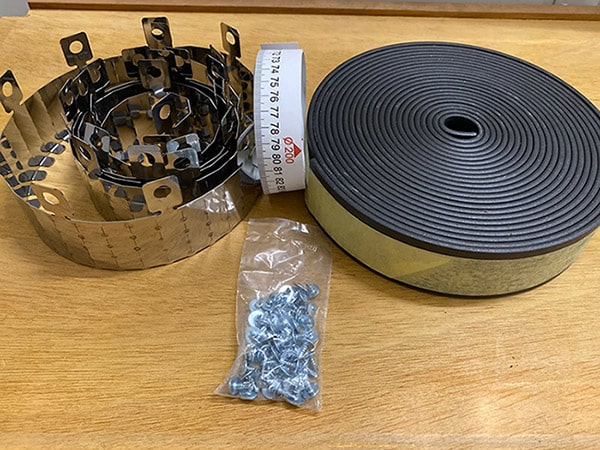

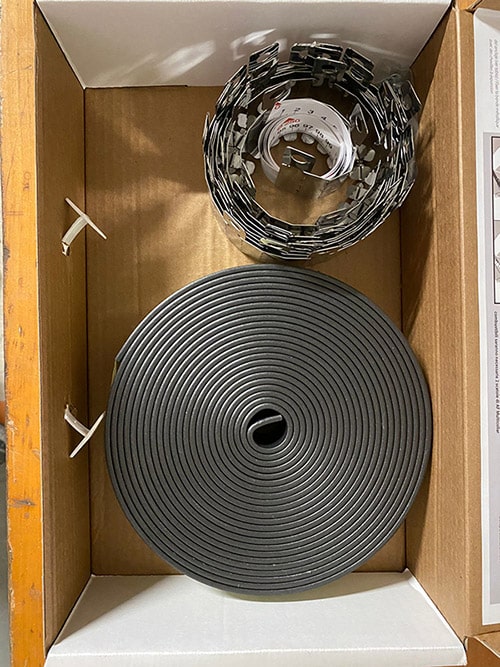

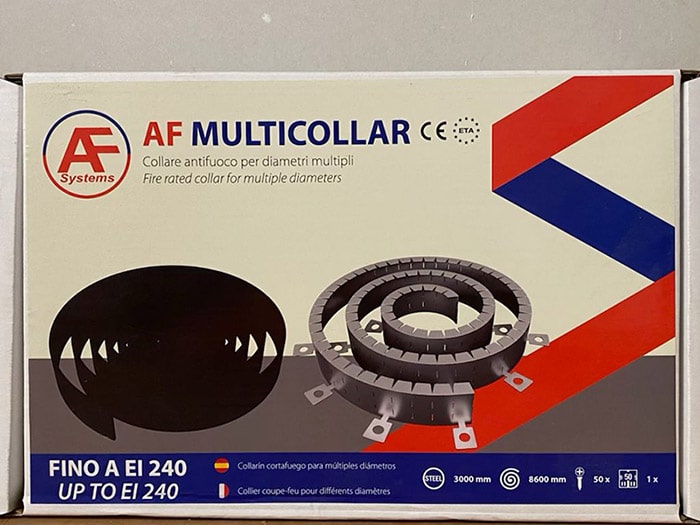

Conditionnés dans un carton contenant 2,5m de bandes métalliques et 8,6m de bandes intumescentes.
218,40 € TTC
Consultez les documents techniques
Fiche technique
ETA
DESCRIPTIF PRODUIT
Objectifs :
- Protection des traversées de tubes
- Restitution du degré coupe-feu
- Collage multiple des tubes
informations :
- Conditionné en carton de 2,5m de bandes métalliques et 8,6m de bandes intumescentes
Application :
- Montage en voile et en dalle
- Sur support béton et cloison
domaine dimensionnel
- Diamètre du tube : de 30mm à 250mm*
- Longueur de la bande métallique : de 200mm à 955mm*
- Longueur de la bande intumescente : de 240mm à 4300mm*
- Nombre de tours : de 2 à 5 tours*
- Nombre de colliers possible : de 1 à 12 colliers*
*voir FT pour les dimensions détaillées.
Performances feu
- EI120 (2H) pour montage en voile
- EI180 (3H) pour montage en dalle
Informations complémentaires

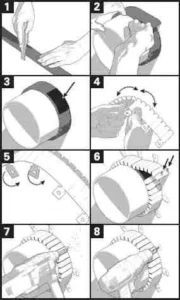

Pendant l’installation, nous vous conseillons de télécharger notre notice de pose expliquée dans la fiche technique.
Ce produit doit être posé en fonction de l’usage prévu.
Sur cloisons souples : à l’aide de vis de 8 (diamètre) x 120mm en acier galvanisé sur le côté exposé au feu et de vis de 8 (diamètre) x 50mm en acier galvanisé sur le côté non exposé au feu.
Sur cloisons rigides : grâce à des ancrages à expansion de 8 (diamètre) x 60mm en acier galvanisé classe 8.8 des chacun des côtés.
Au plancher : par la partie inférieure grâce à des ancrages à expansion de 8 (diamètre) x 60mm en acier galvanisé classe 8.8.
